一：大功率直流调速器工作原理及用途：BLS611系列紧凑型可控硅直流传动装置是在消化吸收国际先进技术融合本公司相位不对称自由输入专利技术及同步电源无时间差先进技术的基础上进行国产化的升级换代产品，采用了国际上流行的大板结构和进口可控整流模块，结构紧凑合理；普遍采用IC电路，集成度高，单位体积出力明显高于其他传动产品。大板间的电路联接采用扁平电缆联接，可靠性高，维护方便，并具有缺相，欠压,相序保护和极值报警等多项保护环节、力矩予置、电流自适应等先进技术，使调速装置性能可靠，响应速度快，调速范围广，是目前国内外新一代可控硅直流调速装置的先进水平的典型代表产品．可广泛用于冶金、机械、化工，印刷、轻工、纺织．印染、塑料、食品等工业领域实现直流电动机可逆或不可逆恒转矩或恒功率调速与控制，作为对上述各种工况实现单机或分部传动。与电加热器配合能实现电加热温度的无级控制。并可提供同类电控装置相同功能和接口的备品备件，还可与PC联接实现机电一体化．最大输出电流从50A-2000A,使用功率从12KW-700KW,输出0-220VDC,0-440VDC,0-660VDC不同等级的电流电压，满足不同功率电机的需要。

二：使用环境与工作条件

 1: 环境温度允许范围：运行时-5℃- +40℃,储藏和运输时，-25℃- 55℃

 2: 相对湿度不超过85％。(相当于+20℃±5℃)

 3: 周围没有导电性尘埃，爆炸性介质以及能损坏金属，破坏绝缘的腐蚀性气体。

 4: 装置安装地基振动频率范围为10-150Hz时，允许最大振动加速度不超过

   5m／S2。

 5:户内使用:垂直安装，装置倾斜度不超过5％

 6:电压波形为正弦波、三相对称，电压幅值持续波动范围不超过额定值

   的±5％时，频率波动范围不超过50HZ+-2％时,保证额定输出.

四:装置基本性能

 1.本装置的负荷性质按连续工作考核，在长期额定负荷下，允许1.5倍额定

   负载持续2min; 2.5倍额定负载15S，其重复周期不小于20min

 2.转速精度  相对于额定转速的转速变化率Se为±0.8％

  Se=No-n/Ne * 100％

  其中：Ne----电动机的额定转速r／min    ．

         No----在某一指定转速下，当实际负载为空载(不大于额定负载

               的10％)的转速（1／min）

         N-----在某一指定转速下，实际负载为额定负载时转速（r／min）

3.调速范围

    调速范围D>20  D=Nmax/Nmin

其中:Nmax符合规定的转速变化率Se时的最高工作转速r／min

            Nmin符合规定的转速变化率Se时的最低工作转速r／min .

四:大功率直流调速器工作原理:

1:给定积分由运算放大器N1-1组成,当加上转速给定后(极性为正)N1-1输出按积分全频率上升逐渐达到转速给定值(极性为负) 积分时间长短主要由电阻R2 及电容决定.

2:转速反馈:其反馈量大小由电位器W3调节,并以正电平输出到速度调节器

3:速度调节器由运放器N2-2是一个比例积分组成PI调节W2可调节放大倍数.所以可以根据要求实行动态调节,它的输出信号又作为电流给定信号施加给电流调节器,速度调节器的输出正电平大小决定电枢电流大小,速度调节器限幅值大小由运放N2-2和电位器W1组成,调节W1可以改变速度调节器输出大小.

4:电流调节器由运放N2-4组成,由互感器测量到的电枢电流信号经整流后为负积性的直流电压和速度调节器输出的正信号,并送到电流调节器,其输出信号作为移相给定信号控制电枢电压大小.(比例积分)是由电阻R2B 和C9组成,电流调节器输出大小由电位器W4和W5控制.W5调节B,  W4调节a大小

5:过流动作整定,在使用过程中,因故障引起装置过流,过流保护挑闸由运放N3-2组成,过流保护整定值大小由W6可调节,并带过跳闸记忆,打开门盖将JL手动复位,必须排除故障后,才能重新启动.

6:相序检测:当接入三相控制电源380V后,如相序接错V28过流显示,N3-1输出

负,N23发光管亮,并会引起故障继电器J动作,这时只要将三相电源任意对调就

可以,V23发光管不亮为正常.如三相控制电源缺一相也会引起V23亮故障继电

器动作.

7:移相触发三相同步信号经运放N5  N6  N7输出整形为正负交替方波信号送入

到专用触发集成N10  N11  N15(5号脚),由电流调节器输出信号送入N10  N1  N12(11号脚)就可以改变脉冲移相范围,改变电枢电压输出大小.

五:主要调试指标与故障指示说明

W1---电流给定值限幅值

W2---调整速度调节器K参数

W3---调整速度反馈系数

W4---ь调整

W5---a调整

W6---过流整定值调整

W7---速度反馈检出信号调整

W8---电压反馈

W9---给定积分调节

V23黄色灯亮,表示三相相位错误

V28红色灯亮,表示过流指示

V37运行指示

J3跳线在左变2位,表明给定电位器必须回零位才能开机,否则无法开机(此设定为默认设定,建议不要改动)

R17   R18   R19同步移相调整

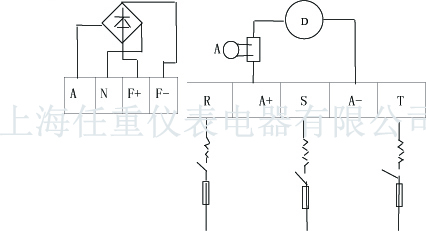

五:接线图:(接线图示见下面)

基本接线文字描述:

1:输入电压三相交流380V 接调速器A B C三个铜排端头,A B C分别表示A相,

  B相,C相,N为中线.

 2:输出直流电压0-440V(根据客户电机实际电枢电压,非标可以是0-320VDC,

  0-220VDC,0-110VDC等规格) 接在M+  M-铜排端头.

 3:电位器4.7K-10K均可,接兰色18位接线端子从左到右第9  10  11端子,其中          特别注意:11号端子为电位器中心头.

 4:电机励磁线接调速器左边隔板外部的4位端子,上面二位端头F+  F- .下面的      二位端子接220V交流电源对应上图A和N端.不管励磁输出用还是不用(永磁电机不接励磁),A与N二端的220V必须要接,否则风机无法工作.

 5: 如果电机带发电机测速反馈,请把线路板右边的J5跳线小插件接跳到速度反馈位置即S,同时在兰色18位接线端子第5位和第13位上接上电机的测速反馈信号线.

   如果电机没有发电机测速反馈,不要跳线,因为本机默认已经是内部电压反馈.

6:如果需要查看速度大小,请把转速表接在兰色18位接线端子第5位和第14位上.

   5与14端子二端输出DC 0-10V电压信号也可定制其他信号.

 如果客户要查看真实转速并输出标准4-20mA或0-10DC信号,请在订货时注明.

7:不管总电源控制回路和主回路哪一回路先合闸或后合闸,只要兰色18位接线端子第3位和第8位短接,均不影响电机正常工作.本机默认已经短接.特殊情况请向厂家咨询.

8: AL0  AL1  AL2为报警输出,AL0与AL1常闭,AL0于AL2常开.一般情况不使用.

9: 可逆正反运行的产品其线路接线以产品实际说明为准。

六:外型及尺寸:

   产品外型见下面图示.四种规格均为壁挂式安装.外型尺寸380*300*200mm同时根据具体的要求,外型有所以变化.外观尺寸以实际为准.

七:本系列产品使用电机最小12KW最大可以达到700KW,输出电流最小55A最大可达1600A.所以在订货时要提供有关参数:

1:电机功率   2:电机电枢电压  3:电机的额定电流  4:电机的励磁电压

5:励磁电流   6:是否有测速反馈,如果有;测速电压多少

7:调节方式:手动还是自动:如果是手动产品附件内已经提供电位4.7-10K;如果是自动,请说明外部自动的给定信号是多少?(一般0-10VDC或4-20mA)

8:是否要求可逆.如果要可逆请说明:从正转到反转的停顿时间或切换时间;同时说明改变电机运动状态的外部信号(一般有传感器信号,触点信号等)

9:电机的转速以及电机运行时转速的变化情况(包括:启动过程,运行当中的速度变化,末端速度的变化情况等)

10:电机运行时的输出功率和输出电流即扭力矩的要求情况.

11:电子刹车,制动是否需要

12:其他附件是否要配(包括:电流表,电压表,功率表,转速表,线速度表,制动电阻,主回路的空气开关,熔断器等等)

13:其他未涉及的特殊要求.

价格说明：

          1:上述第8项产品要求可逆即正反转，单价是上述价格的1.5倍

          2:单价不包括上述第12项附件. 其他功能要求不影响价格.

=====================================================================
