BLS-Z-系列直流调速控制器概述：

• 基本描述：BLS-Z-1，BLS-Z-2系列是本公司自主开发，研制，生产的高性能，高品质直流电机控制装置。3年的质量保证，终身维护绝对排除使用的后果之忧。
• 产品特点：具有体积小、安装方便、调速精度高、价格低等优点。
• 使用场合：广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业，可与永磁、他激、并激、串激各种直流电机配套使用。对功率小于等于4KW直流电机实行实现恒转矩无极调速与控制。
• 工作原理：本装置主电路采用单相桥式半控电路，并带有电压负返馈 电流正返馈，电流截止及软启动等环节，提高了调速精度，限制启动电流，控制电路采用单结晶体管触发，电路线路简单，工作稳定可靠，并且温度补偿性能稳定。面板电位调节或外部信号隔离后输入调节，可实现与PLC等联机实现机电一体化。
• 使用环境条件：
• 1：海拔高度不超过1000米。
• 2：周围空气温度不高于+40oC，不低于-40oC.
• 3: 通风良好, 空气相对湿度不大于85%。
• 4：交流电源电压为正弦波，其幅值不大于+10%，-5%。电源频率波动不大于2%.
• 5：无爆炸危险介质并且没有导电尘埃。
• 技术参数：
• 1：长期连续工作制。
• 2：输入电压：单相交流220V、50-60HZ。
• 3：输出电压：直流0-200V+-10%(供电机电枢使用)
• 4：输出励磁电压：200V/3A
• 5：输出电流：(BLS-Z-1 5A 使用功率小于等于550W, BLS-Z-2 10A使用功率小于等于1.5KW)
• 6：调压范围：1：10
• 7：静态精度：5%
• 8：手动切换，正反可逆（可选）

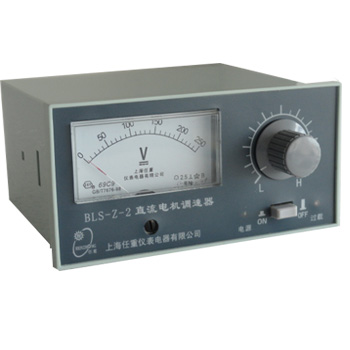

• 结构外型：如图。 外型及开孔尺寸：160*80*130(mm)(宽*高*深) 150*78(mm)
• 接线：

• l     接线图：13#中与14#相：输入AC220V/50-60HZ；

  l            1#  2#输出：励磁；

  l            3#  4#输出电机电枢；

  l            6#  7#保留做为外部信号0-10VDC/4-2MA给定端子。

  l            8#高  10#低：保留为调速器模拟输出端。可以直接在该二端子上输出电枢电压，如：0-200VDC，如0-180VDC或其它任何电压信号到智能仪表HB404实现任何模拟4-20mA,0-20mA等多种标准信号，而且可以任意标定显示:如转速，电压，标准信号等物理值，功能非常强大，使用极其方便。

  l     如果电机需要正反转，可以在停机的状态下直接调换电枢的2线即可。如要在非停机状态正反转，需另行定制。订货时请特别说明。

           励磁          电枢                                                      给定信号

  1	2	3	4	5	6	7
  8	9	10	11	12	13	14

             高      总     低                                               地      中      相

  系统原理图及工作资料:请向厂方或销售部门索取；但厂方有保留，更改及拒绝索取的权利。
